Double Coil Forming Machine kirjalle soveltuu nylonpinnoitetun langan, tinatun langan ja galvanoidun langan muotoiluun, ja lankaa käytetään muistivihkon, harjoituskirjan ja kalenterin sitomiseen.
Kirjan kaksoiskelan muodostuskone soveltuu nailonpinnoitetulle langalle, tinattua lankaa ja galvanoitua lankaa varten. Laadukkaat tuotteet, ei vaurioita päällystetyssä langan kerroksessa.
Erikokoisia keloja samassa nousussa voidaan valmistaa vaihtamalla muotti. Tarkka nousu, vakiomuoto Luotettava toiminta, suuri monipuolisuus.

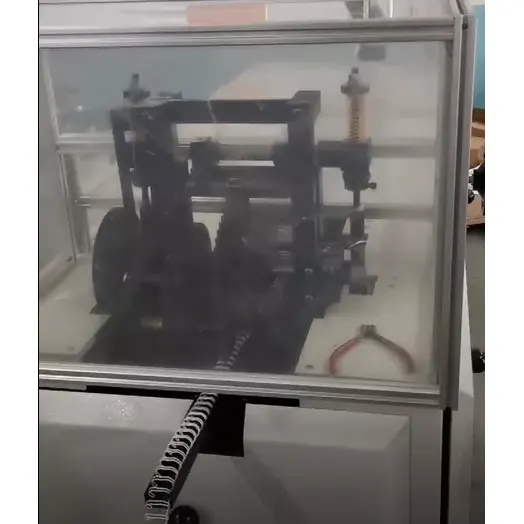

Lanka vedetään tynnyristä tai kelasta ja mahdollinen kierre poistetaan tasausteloilla, lisätelat suoristavat langan ja syöttävät sen ensimmäiseen muodostusasemaan. Kierrettävä risti ja tähtipyörä tekevät langan siksak-linjaksi. Kuljetinkanavan kautta siksak-lanka menee toiseen muodostusasemaan, jossa sidonta esipyöristetään ja muoto on valmis. Pidennetty kuljetuskanava mahdollistaa sidoksen kääntämisen 180 asteeseen. Tämä on tärkeää sideelementtien yksittäisen kelauksen kannalta. Lopussa laskuri lukee tuotettujen silmukoiden määrän.

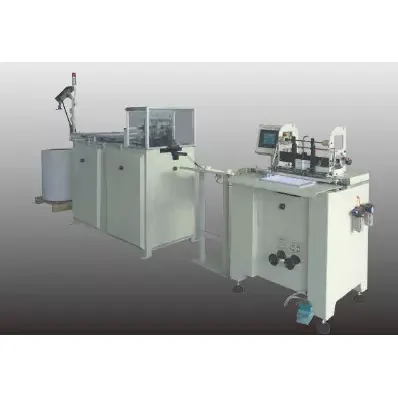

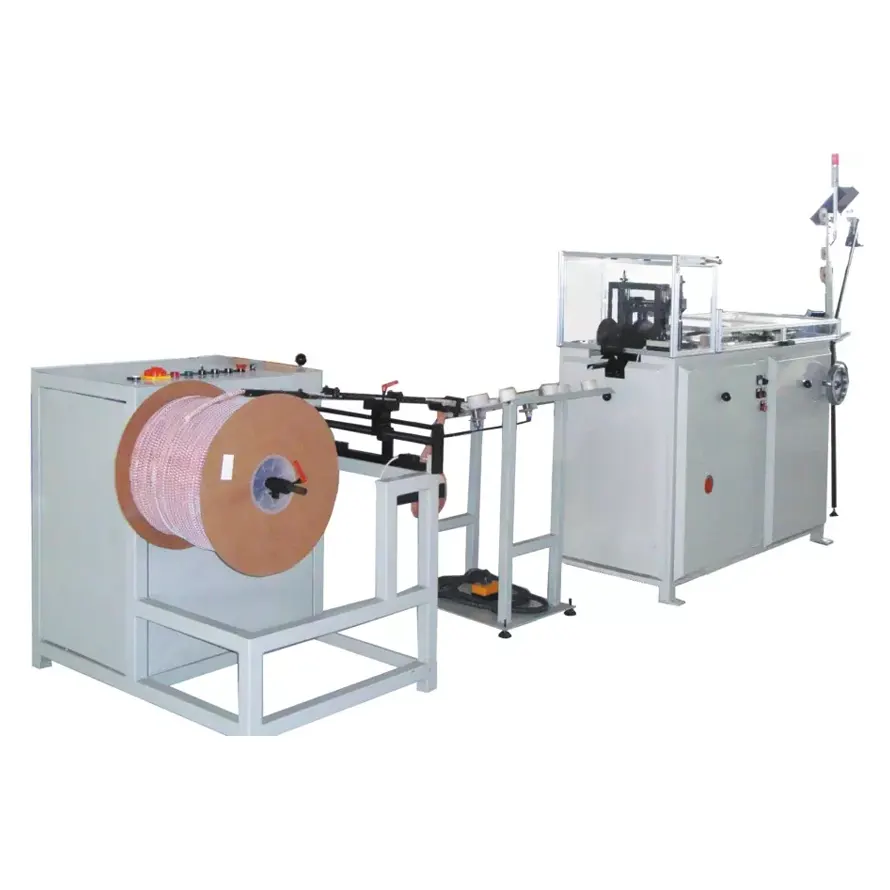

Samalla välillä ja lisäosia käyttämällä Double Coil Forming Machine kirjalle voidaan säätää eri halkaisijoille samalla alueella. On myös mahdollista kelata valmiiksi muotoiltu lankaside erikoisvalmisteisille keloille. Tässä tapauksessa kelauskone on kytketty suoraan muovauskoneeseen. Samanaikaisesti rullataan päälle myös päättymätön paperinauha lankasidemien erottamiseksi.
Koko |
Piki |
Background (mm) |
Tinattu lanka (mm) |
Johdon halkaisija (mm) |
Sidontapaksuus (mm) |
BindingPage (sivu) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Nopeus |
|
350-550 silmukkaa/min |
Kokonaisteho |
Muotoilukone |
0,75 kW |
Kokonaisteho |
Kelauskone |
0,37 kW |
Kokonaisteho |
Paperinleikkuukone |
0,25 kW |
Ulottuvuus |
Muotoilukone |
2400*650x1700mm |
Ulottuvuus |
Kelauskone |
1300*1000*1200mm |
Ulottuvuus |
Paperinleikkuukone |
600x500*1400mm |
