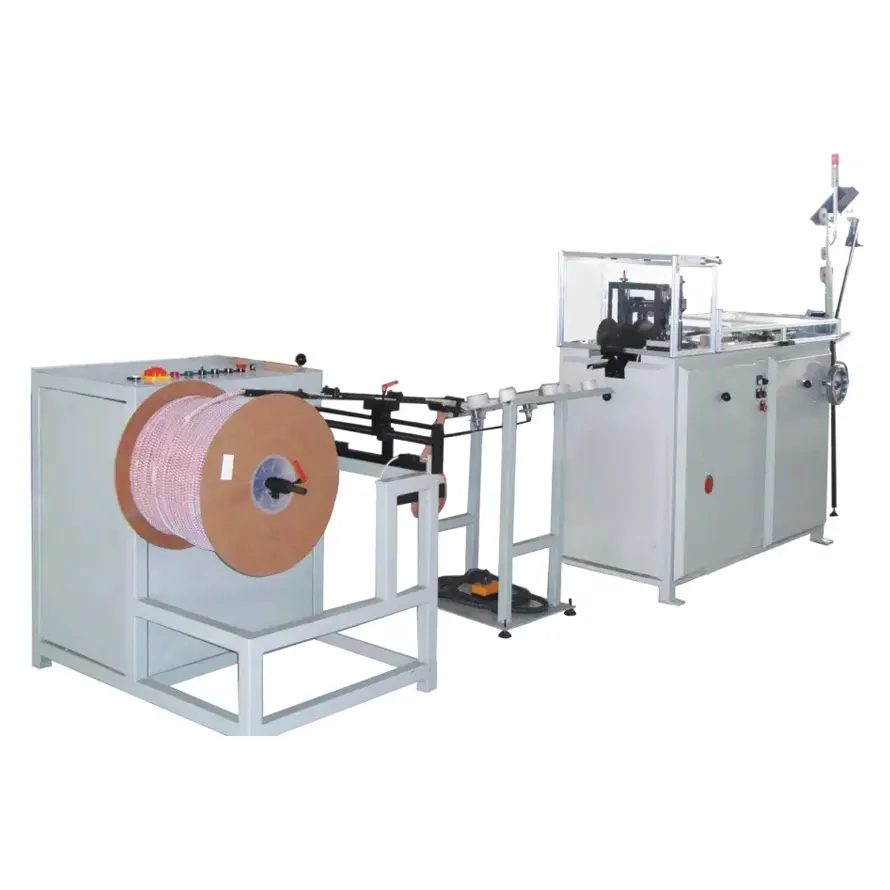

Twin Ring Wire -muovaus- ja -sidontakonetta käytetään laajalti nylonpäällysteisen langan, galvanoidun langan muodostamiseen ja sitomiseen muistikirjaan, harjoitusvihkoon ja kalenteriin.
Kaksoisrengaslangan muodostus- ja sidontakone soveltuu nylonpinnoitettuun lankaan, tinatuun langaan ja galvanoituun langaan. Laadukkaat tuotteet, ei vaurioita päällystetyssä langan kerroksessa.
Erikokoisia keloja samassa nousussa voidaan valmistaa vaihtamalla muotti. Tarkka nousu, vakiomuoto Luotettava toiminta, suuri monipuolisuus.

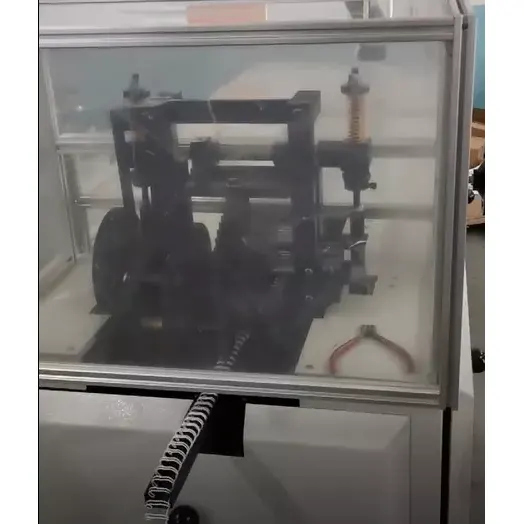

Lanka vedetään tynnyristä tai kelasta ja mahdollinen kierre poistetaan tasausteloilla, lisätelat suoristavat langan ja syöttävät sen ensimmäiseen muodostusasemaan. Kierrettävä risti ja tähtipyörä tekevät langan siksak-linjaksi. Kuljetinkanavan kautta siksak-lanka menee toiseen muodostusasemaan, jossa sidonta esipyöristetään ja muoto on valmis. Pidennetty kuljetuskanava mahdollistaa sidoksen kääntämisen 180 asteeseen. Tämä on tärkeää sideelementtien yksittäisen kelauksen kannalta. Lopussa laskuri lukee tuotettujen silmukoiden määrän.

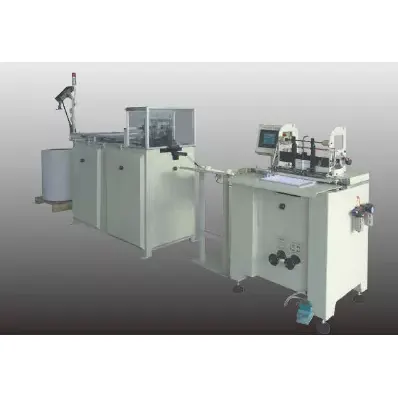

Kaksirengaslanganmuodostus- ja sidontakoneella on sama nousu ja lisäosia, ja se voidaan säätää eri halkaisijoille samalla alueella. Esimuotoiltu lankaside on myös mahdollista kelata erikoisvalmisteisille keloille. Tässä tapauksessa kelauskone on kytketty suoraan muovauskoneeseen. Samanaikaisesti rullataan päälle myös päättymätön paperinauha lankasidemien erottamiseksi.
Koko |
Piki |
Background (mm) |
Tinattu lanka (mm) |
Johdon halkaisija (mm) |
Sidontapaksuus (mm) |
BindingPage (sivu) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Nopeus |
|
350-550 silmukkaa/min |
Kokonaisteho |
Muotoilukone |
0,75 kW |
Kokonaisteho |
Kelauskone |
0,37 kW |
Kokonaisteho |
Paperinleikkuukone |
0,25 kW |
Ulottuvuus |
Muotoilukone |
2400*650x1700mm |
Ulottuvuus |
Kelauskone |
1300*1000*1200mm |
Ulottuvuus |
Paperinleikkuukone |
600x500*1400mm |
